抽油烟机安装方法(图解油烟机安装最佳尺寸)

新梦想 • 2022年4月3日 17:08:12 • 生活常识 • 阅读 205

1. 抽油烟机安装时的注意事项

1)安装面要有足够的支撑强度，请安装在能承受产品重量的地方，避免抽油烟机掉下。

2)要尽量避免导风管过度弯曲或反复弯曲的现象，否则会影响吸烟排气效果。

3)导风管不宜太长(1.5m以下为宜)，导风管弯曲时会使风压损坏很大，影响吸烟排气效果。

4)为了确保抽油烟机排气效果，使用的灶具宽度最好在抽油烟机宽度之内，灶具中心与抽油烟机中心一致。

5)安装时需尽量保证机身左右水平，以确保油能聚集到油杯里。

6)在密封性良好的建筑物中使用抽油烟机时，应在对面的墙壁上开设一个空气入口，或将门稍开一些，保证空气流通。

7)为确保安全和安装顺利，请使用随机附件进行安装(特别是膨胀螺钉，必须使用随机附件中的)。

8)为避免电源线外露影响美观，建议将电源线插座置于抽油烟机上方装饰板内。

2. 主机安装前的准备工作

1)用八颗尖嘴螺钉(<MXL2)将导风管接头固定在机身顶部，然后将导风管插入导风管接头槽内(插入约35MM),再用两颗尖嘴螺钉(#4X12)将导风管与导风管接头固定好。导风管的安装如下图所示。< p>

2)用两颗螺钉(M5 x8)将1对左右对称的支持片1与支持片2组合好，如图所示。

3) 用四颗螺钉(M5x8)将可调支架固定在支持片1与支持片2的组合上。

4) 用两颗M5 x8螺钉将支持片3固定在可调装饰板上，如图所示。

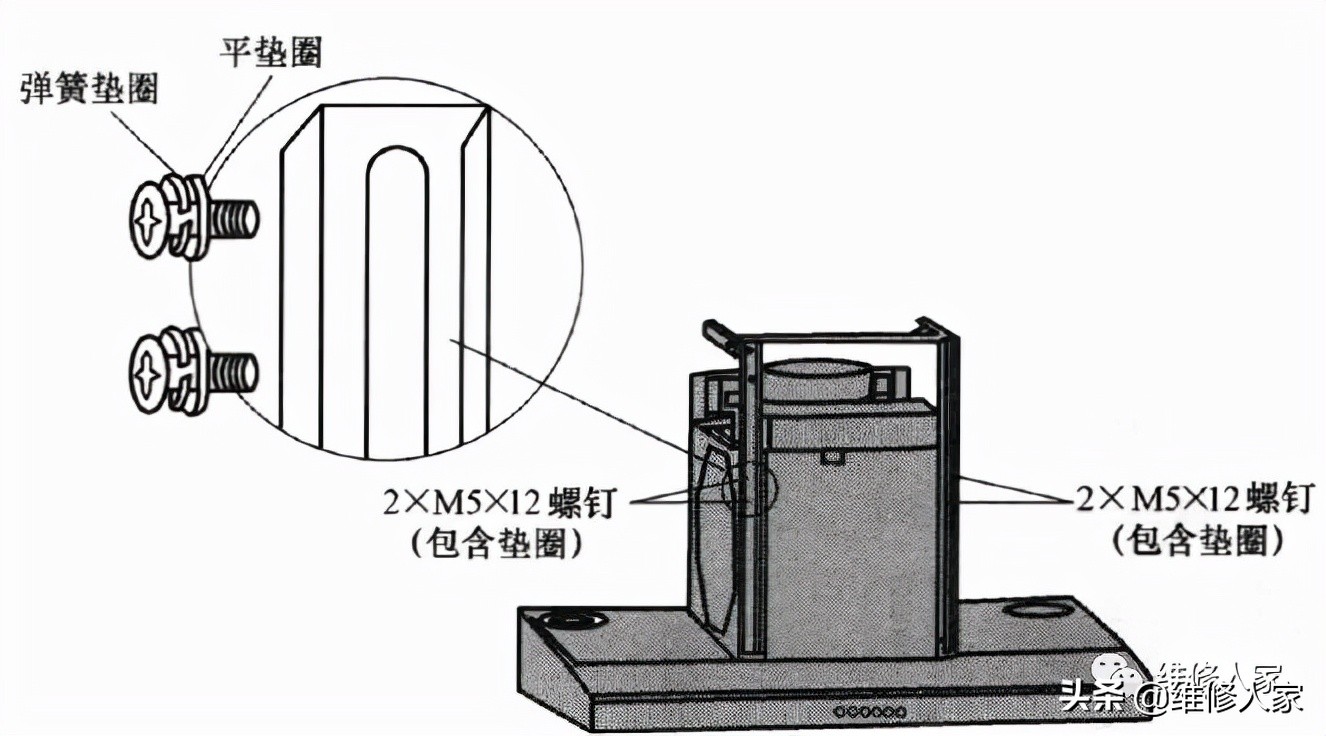

5)用四颗M5 x8螺钉(包括弹簧垫圈、平垫圈)将可调支架固定于抽油烟机上部，注意螺钉不要拧紧，以可调支架可上下移动为宜，如图。

3.悬挂铁架的安装

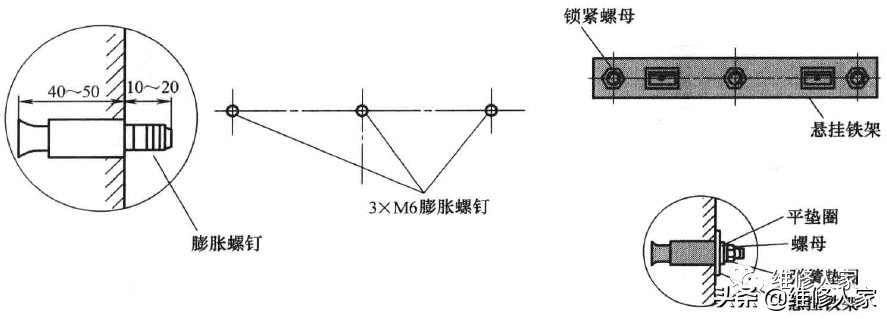

1) 按安装示意图(见图)尺寸在墙上钻三个合适的孔(孔深大于50mm)。

2) 在三个孔中分别打入三颗M6的膨胀螺钉，其埋入深度为40~50mm(见图),(膨胀螺钉塞入墙时，请勿取下螺母、弹簧垫圈、平垫圈)拧紧螺母，使膨胀螺钉固定于墙中，然后取下螺母、弹簧垫圈、平垫圈，再装上悬挂铁架。最后，用平垫圈、弹簧垫圈、螺母固定悬挂铁架，如图。

4.整机的安装

1) 抬起抽油烟机，将抽油烟机挂到悬挂铁架上。

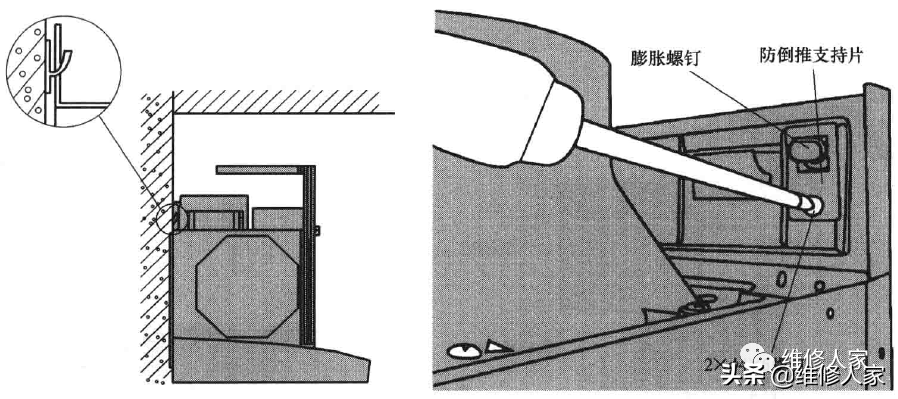

2) 将两个防倒推支持片套入膨胀螺钉，并用两颗#4×6螺钉将其固定在整机后壁上，如图所示。

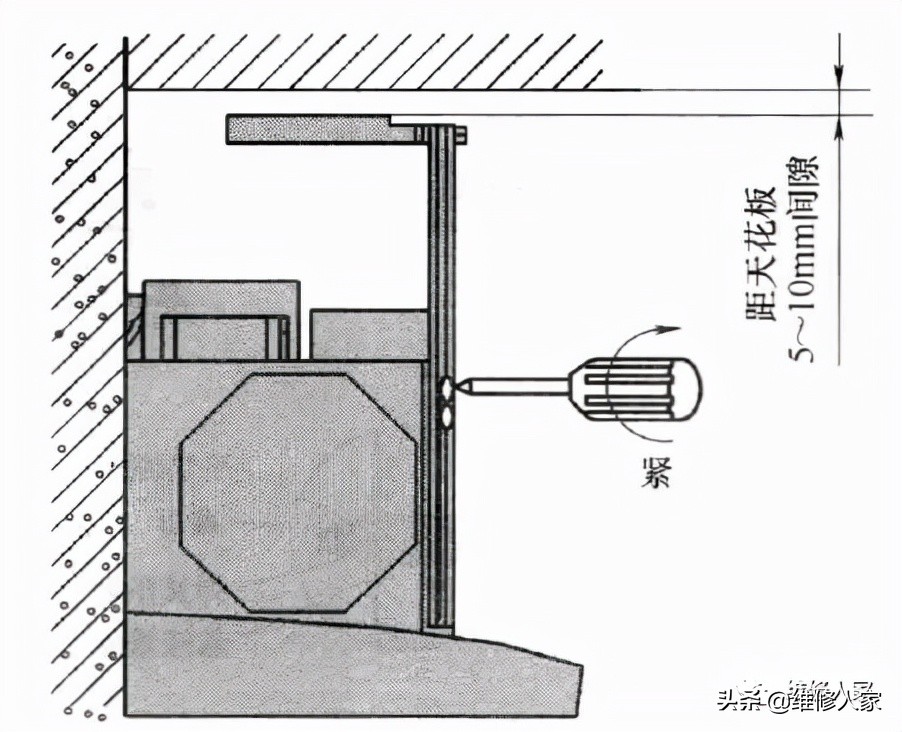

3) 往上移动可调支架至天花板(可调支架与天花板保留5〜10mm的间隙)，拧紧固定可调支架的四颗螺钉，固定好可调支架，如图。

若没有拧紧螺钉或使用没有带弹簧垫圈、平垫圈的螺钉，可调支架有掉下的危险。

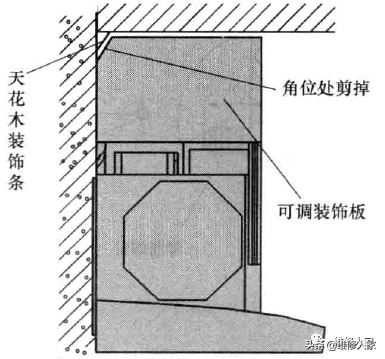

4) 若天花角位处有木装饰条，木装饰条与可调装饰板可能产生干涉，这时请将可调装饰板两角位处剪掉，如图所示。

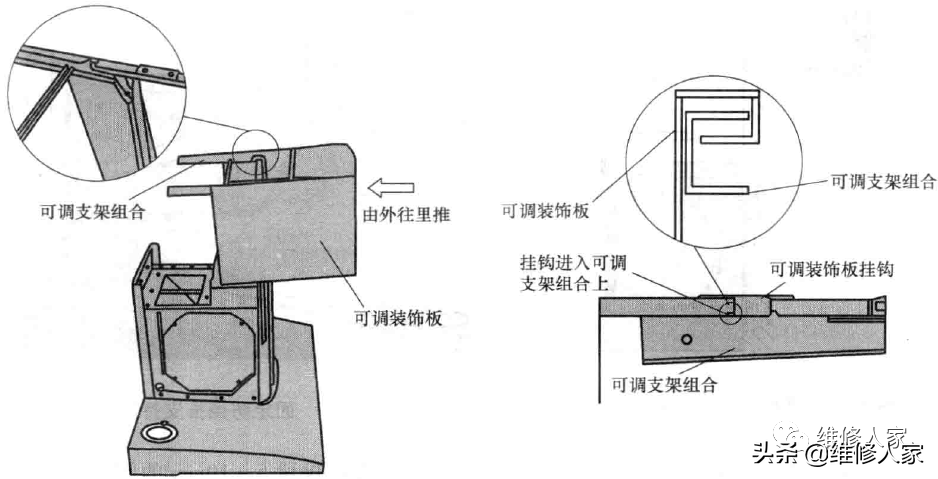

5) 将可调装饰板挂在可调支架组合上由外往里推，可调装饰板安装。可调装饰板被推到靠在墙体后，其挂钩应进入可调支架组合上，可调装饰板安装示意二如图所示。此时即使将可调装饰板向上推，它也不会向上移动。

若可调装饰板挂钩没有进入可调支架组合上，这种情况下将可调装饰板向上推则其能向上移动，此时，必须对可调装饰板进行重新固定。

6)将装饰板卡入抽油烟机顶部，并用两颗M4 x 12沉头螺钉固定，如图。

5.拆卸

拆卸步骤与上述安装步骤相反。
